Đo kiểm quang: Giải pháp thiết bị đo quang trong viễn thông

Vai trò của đo kiểm quang trong hệ thống viễn thông hiện đại

Trong kỷ nguyên của dữ liệu lớn và kết nối 5G/6G, tốc độ truyền dẫn là yếu tố quyết định năng lực cạnh tranh của mọi hạ tầng viễn thông. Đo kiểm quang đóng vai trò cốt lõi trong việc đảm bảo chất lượng tín hiệu, tối ưu hóa hiệu suất mạng và chuẩn đoán sự cố một cách chính xác. Khác với đo kiểm điện thông thường, đo kiểm quang đòi hỏi sự am hiểu sâu sắc về vật lý sóng ánh sáng, đặc tính vật liệu sợi quang và các hiệu ứng phi tuyến trong môi trường truyền dẫn. Bài viết này sẽ phân tích chuyên sâu các khía cạnh kỹ thuật của đo kiểm quang, từ nguyên lý hoạt động của các thiết bị đo quang đến ứng dụng thực tế trong phòng thí nghiệm và sản xuất.

Đối với các doanh nghiệp R&D và phòng thí nghiệm tại Việt Nam, việc tiếp cận các công nghệ photonics tiên tiến không chỉ là xu hướng mà là yêu cầu bắt buộc để phát triển các sản phẩm có khả năng cạnh tranh quốc tế. Tekso Việt Nam luôn chú trọng đến việc cập nhật những trào lưu công nghệ này, cung cấp các giải pháp phù hợp với nhu cầu thực tế của ngành công nghiệp trong nước.

Các thông số kỹ thuật trọng yếu trong đo kiểm quang

Để đánh giá toàn diện một hệ thống truyền dẫn quang, kỹ sư cần đo lường nhiều tham số khác nhau. Mỗi thông số đều phản ánh một khía cạnh cụ thể về chất lượng tín hiệu và khả năng hoạt động của hệ thống.

Công suất quang và suy hao (Optical Power & Loss)

Công suất quang là đại lượng cơ bản nhất, biểu thị năng lượng ánh sáng truyền qua sợi quang. Các phép đo phổ biến bao gồm:

• Suy hao sợi quang (Fiber Attenuation): Đo lượng tín hiệu bị mất đi do hấp thụ, tán xạ hoặc uốn cong sợi quang. Thông thường, sợi quang đơn mode (SMF) có suy hao khoảng 0.2 dB/km ở bước sóng 1550nm.
• Suy hao kết nối (Connector Loss): Đánh giá chất lượng các đầu nối (connectors) và splice. Giá trị tiêu chuẩn thường yêu cầu nhỏ hơn 0.5 dB cho một mối nối chất lượng tốt.
• Độ phản xạ (Return Loss): Đo lượng công suất bị phản xạ ngược lại nguồn phát do sự không khớp trở kháng tại các điểm kết nối hoặc đầu sợi.

Các thiết bị đo quang như nguồn laser chuẩn (Light Source) và máy đo công suất quang (Optical Power Meter) là công cụ không thể thiếu cho các phép đo này. Việc calib lại các thiết bị đo quang định kỳ là yếu tố then chốt để đảm bảo độ chính xác trong môi trường phòng thí nghiệm chuyên nghiệp.

Tỷ lệ lỗi bit (Bit Error Rate – BER)

BER là thông số quan trọng nhất để đánh giá độ tin cậy của liên kết quang. Nó biểu thị tỷ lệ giữa số bit lỗi và tổng số bit truyền đi. Trong các hệ thống truyền dẫn tốc độ cao (10G, 40G, 100G và cao hơn), yêu cầu về BER thường rất khắt khe, thường nằm trong khoảng 10^-12 hoặc thấp hơn.

Để đo BER, hệ thống đo kiểm quang cần bao gồm bộ sinh tín hiệu bit (Bit Pattern Generator – BPG) và bộ phân tích BER (Bit Error Detector). Ngoài ra, các phép đo về mắt tín hiệu (Eye Diagram) cũng thường được thực hiện để đánh giá chất lượng tín hiệu ở tầng vật lý, từ đó suy ra xu hướng của BER.

Đặc tính phổ và độ rộng băng thông

Trong các hệ thống dùng công nghệ ghép kênh theo bước sóng (WDM/DWDM), việc kiểm soát phổ phát của laser là cực kỳ quan trọng. Máy phân tích phổ quang (Optical Spectrum Analyzer – OSA) cho phép kỹ sư quan sát:

• Độ rộng băng thông -3dB của laser.
• Tỷ lệ công suất tín hiệu chính so với tạp phổ (Spectral Noise Ratio).
• Vị trí đỉnh phổ so với kênh chuẩn ITU-T.

Việc phân tích này giúp đảm bảo rằng các kênh quang không gây nhiễu lẫn nhau, tối đa hóa dung lượng truyền dẫn của hệ thống.

Hệ thống thiết bị đo kiểm quang và ứng dụng thực tế

Một phòng thí nghiệm đo kiểm quang chuyên nghiệp cần được trang bị đầy đủ các thiết bị đo quang phù hợp với từng mục đích thử nghiệm.

Thiết bị đo quang cơ bản và nâng cao

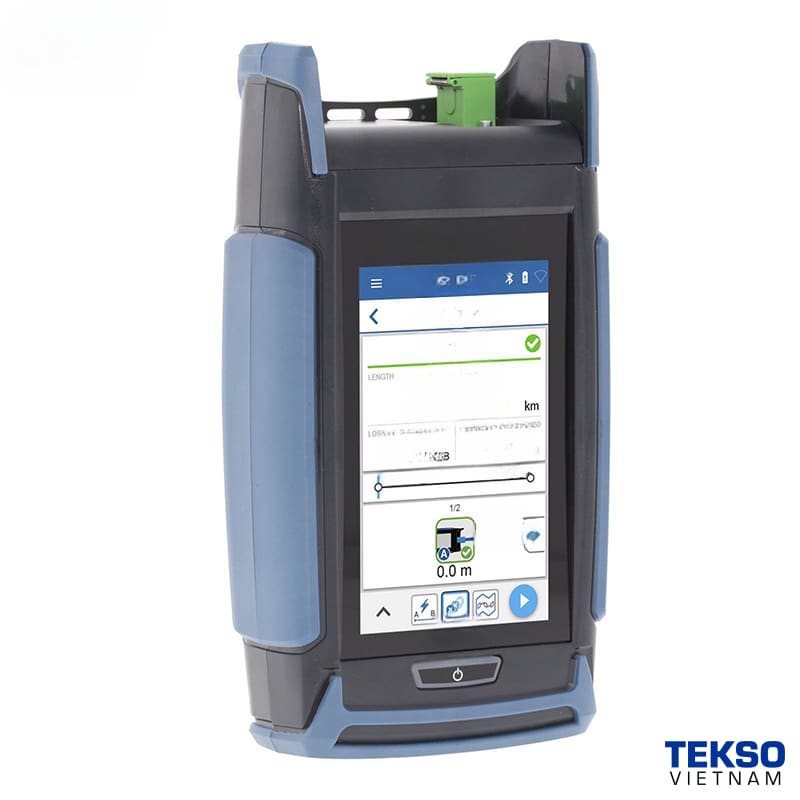

Bên cạnh các thiết bị cơ bản như OTDR (Optical Time Domain Reflectometer) dùng để định vị sự cố và đo suy hao, các phòng R&D cần đến những thiết bị đo quang phức tạp hơn:

• Máy phân tích mắt tín hiệu quang (Optical Eye Diagram Analyzer): Dùng để đánh giá chất lượng tín hiệu sau khi đi qua bộ khuếch đại hoặc bộ điều chế.
• Máy phân tích Q-factor: Đo tỷ lệ tín hiệu trên nhiễu, liên quan trực tiếp đến BER.
• Bộ đồng bộ thời gian (Time Interval Analyzer): Dùng để đo jitter và skew trong hệ thống đồng bộ.

Việc lựa chọn thiết bị đo quang cần dựa trên tốc độ dữ liệu, loại mã hóa (encoding) và yêu cầu về độ chính xác. Ví dụ, khi đo kiểm các transceiver 100G, thiết bị đo quang phải có băng thông đủ rộng để bắt được các thành phần tần số cao của tín hiệu.

Ứng dụng trong R&D và sản xuất

Trong giai đoạn R&D, đo kiểm quang giúp tối ưu hóa thiết kế các module quang (optical transceivers), bộ điều chế và bộ giải điều chế. Các kỹ sư sử dụng dữ liệu từ thiết bị đo quang để điều chỉnh các tham số như công suất phát, độ nhạy thu và hệ số khuếch đại.

Trong giai đoạn sản xuất, đo kiểm quang được tự động hóa thông qua các hệ thống kiểm thử (ATE – Automatic Test Equipment). Các phép đo nhanh về công suất quang, bước sóng và BER được thực hiện hàng loạt để đảm bảo mọi module quang trước khi xuất xưởng đều đạt chuẩn chất lượng. Tekso Việt Nam hỗ trợ các doanh nghiệp xây dựng các quy trình đo kiểm quang chuẩn hóa, giúp giảm thiểu lỗi sản phẩm và nâng cao năng suất.

Vật liệu tiên tiến và linh kiện quang trong hệ thống đo kiểm

Hiệu suất của hệ thống đo kiểm quang phụ thuộc lớn vào chất lượng của các linh kiện quang học và vật liệu sử dụng.

Vật liệu photonics và bán dẫn

Các vật liệu tiên tiến như InP (Indium Phosphide), GaAs (Gallium Arsenide) và Si-photonic là nền tảng cho việc chế tạo laser, detector và bộ điều chế quang. Đặc tính của các vật liệu này ảnh hưởng trực tiếp đến:

• Hiệu suất chuyển đổi điện-quang.
• Tốc độ đáp ứng tần số.
• Độ ổn định nhiệt và phổ.

Việc hiểu rõ đặc tính vật liệu giúp kỹ sư lựa chọn các linh kiện phù hợp cho từng ứng dụng đo kiểm quang cụ thể. Ví dụ, silicon photonics đang trở thành xu hướng nhờ khả năng tích hợp cao và chi phí sản xuất thấp, phù hợp cho các hệ thống đo kiểm quang quy mô lớn.

Linh kiện viễn thông và giao diện đo

Các linh kiện viễn thông như đầu nối quang (LC, SC, MPO), bộ chia quang (Splitter) và bộ lọc quang (Filter) cần được kiểm tra kỹ lưỡng trước khi đưa vào hệ thống đo. Chất lượng của các linh kiện này ảnh hưởng trực tiếp đến độ chính xác của phép đo. Tekso Việt Nam cung cấp các giải pháp linh kiện và thiết bị thử nghiệm đi kèm, đảm bảo tính tương thích và hiệu suất tối ưu cho hệ thống đo kiểm quang tổng thể.

Thách thức và xu hướng phát triển của đo kiểm quang

Việc triển khai các hệ thống truyền dẫn tốc độ cao (400G, 800G) đặt ra nhiều thách thức cho đo kiểm quang. Bandwidth của thiết bị đo quang phải tăng lên đáng kể để theo kịp tốc độ dữ liệu. Đồng thời, các kỹ thuật mã hóa phức tạp như DPSK, QAM yêu cầu các thuật toán phân tích tín hiệu nâng cao hơn so với các hệ thống OOK (On-Off Keying) truyền thống.

Xu hướng tự động hóa và AI trong đo kiểm quang đang nổi lên. Các hệ thống đo kiểm quang tích hợp AI có khả năng tự động phát hiện sai lệch, đề xuất các bước khắc phục và tối ưu hóa tham số hệ thống theo thời gian thực. Điều này giúp giảm bớt gánh nặng cho kỹ sư và tăng tốc độ chu kỳ phát triển sản phẩm.

Giai đoạn đo kiểm điện và liên kết với hệ thống quang

Mặc dù tập trung vào đo kiểm quang, nhưng trong thực tế, hệ thống viễn thông là sự kết hợp chặt chẽ giữa điện và quang. Các phép đo điện như kiểm tra nguồn cung cấp (Power Supply), dòng điện tiêu thụ và nhiệt độ hoạt động của module quang là rất quan trọng. Một module quang có công suất truyền tải tốt nhưng tiêu thụ điện năng quá cao hoặc tản nhiệt kém sẽ không bền vững trong môi trường khai thác thực tế.

Do đó, một phòng thí nghiệm hoàn chỉnh cần kết hợp thiết bị đo quang với các thiết bị đo điện tiên tiến như oscilloscope băng thông cao, máy phân tích phổ (Spectrum Analyzer) và máy đo công suất (Power Analyzer). Sự đồng bộ giữa các phép đo này cho bức tranh tổng thể về hiệu suất và độ tin cậy của thiết bị viễn thông.

Giai đoạn kiểm thử và chứng nhận

Trước khi một sản phẩm quang được thương mại hóa, nó phải vượt qua các bài kiểm thử nghiêm ngặt theo các tiêu chuẩn quốc tế như ITU-T, IEEE và Telcordia. Các bài kiểm thử này bao gồm:

• Thử nghiệm độ bền nhiệt (Temperature Cycling).
• Thử nghiệm độ ẩm và rung động.
• Thử nghiệm lão hóa (Life Test) để đánh giá tuổi thọ.

Việc chuẩn bị các thiết bị đo quang và môi trường thử nghiệm phù hợp là bước then chốt để đạt được chứng nhận chất lượng. Tekso Việt Nam tư vấn các gói giải pháp đo kiểm quang toàn diện, giúp doanh nghiệp rút ngắn thời gian phát triển và đáp ứng các tiêu chuẩn quốc tế một cách hiệu quả.

Giai đoạn triển khai và bảo trì

Sau khi lắp đặt, hệ thống truyền dẫn quang cần được giám sát liên tục. Các cảm biến quang và thiết bị đo quang từ xa (Remote Monitoring) cho phép thu thập dữ liệu về công suất, nhiệt độ và lỗi bit theo thời gian thực. Dữ liệu này giúp dự đoán sự cố trước khi chúng xảy ra, giảm thiểu thời gian chết của hệ thống.

Việc đào tạo đội ngũ kỹ sư về kỹ năng đo kiểm quang cũng là một phần quan trọng trong chiến lược phát triển nguồn nhân lực. Hiểu rõ nguyên lý hoạt động và cách sử dụng thiết bị đo quang giúp kỹ sư xử lý sự cố nhanh chóng và chính xác.

Giai đoạn tối ưu hóa và mở rộng

Khi nhu cầu băng thông tăng lên, hệ thống hiện tại có thể cần được nâng cấp. Đo kiểm quang giúp đánh giá khả năng mở rộng của hệ thống, xác định các nút cổ chai (bottlenecks) và đề xuất các giải pháp nâng cấp phù hợp. Việc đầu tư vào công nghệ đo kiểm quang hiện đại không chỉ là chi phí mà là khoản đầu tư vào năng lực cạnh tranh lâu dài của doanh nghiệp.

Giai đoạn tổng kết và giải pháp từ Tekso Việt Nam

Tóm lại, đo kiểm quang là lĩnh vực kỹ thuật phức tạp nhưng vô cùng quan trọng trong ngành viễn thông và điện tử. Từ các phép đo cơ bản như công suất quang, suy hao đến các phân tích nâng cao như BER và đặc tính phổ, mỗi bước đo đều góp phần đảm bảo chất lượng và hiệu suất của hệ thống truyền dẫn.

Tekso Việt Nam cam kết mang đến cho khách hàng những giải pháp đo kiểm quang, thiết bị thử nghiệm và linh kiện viễn thông chất lượng cao. Chúng tôi không chỉ cung cấp thiết bị mà còn hỗ trợ kỹ thuật, tư vấn xây dựng phòng thí nghiệm và đào tạo nhân sự, giúp các doanh nghiệp Việt Nam tự tin hội nhập và phát triển trong bối cảnh công nghệ số hóa mạnh mẽ. Hãy liên hệ với Tekso Việt Nam để được tư vấn giải pháp đo kiểm quang phù hợp nhất với nhu cầu R&D và sản xuất của bạn.
