Đo kiểm điện tử: Xây dựng hệ thống thử nghiệm chuẩn xác

Đo kiểm điện tử: Nền tảng của phát triển sản phẩm hiện đại

Trong kỷ nguyên công nghệ số, đo kiểm điện tử đóng vai trò then chốt trong quy trình nghiên cứu, phát triển (R&D) và sản xuất các thiết bị từ đơn giản đến phức tạp. Từ các mạch điện tử tiêu dùng đến hệ thống viễn thông 5G, khả năng phân tích và kiểm chứng tín hiệu chính xác quyết định chất lượng sản phẩm cuối cùng. Đối với các kỹ sư và phòng thí nghiệm tại Việt Nam, việc hiểu rõ các phương pháp đo lường và lựa chọn thiết bị phù hợp không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ tin cậy của dữ liệu kỹ thuật.

Bài viết này sẽ đi sâu vào các khía cạnh kỹ thuật của đo kiểm điện tử, tập trung vào các thiết bị chính như máy đo dao động ký (oscilloscope), máy tạo tín hiệu (signal generator) và máy phân tích phổ (spectrum analyzer). Chúng ta sẽ phân tích cách các thiết bị này tương tác trong một hệ thống đo kiểm hoàn chỉnh, cũng như những lưu ý quan trọng khi xây dựng phòng thí nghiệm hiện đại.

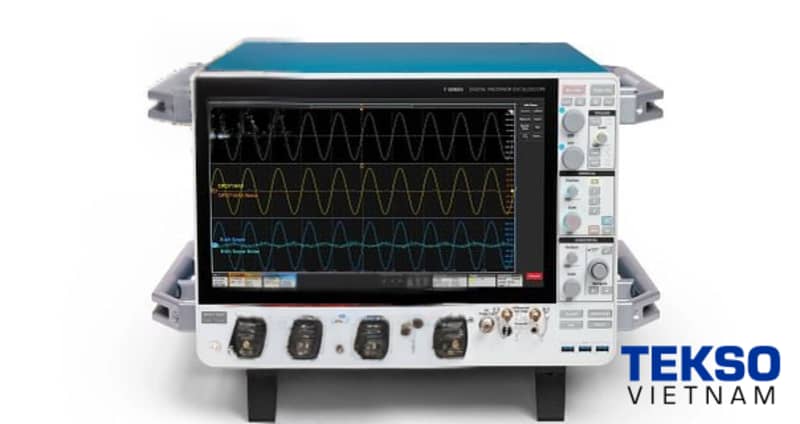

Vai trò của Oscilloscope trong phân tích tín hiệu

Oscilloscope là thiết bị không thể thiếu trong bất kỳ phòng đo kiểm điện tử nào. Nền tảng của oscilloscope là khả năng trực quan hóa tín hiệu điện theo thời gian, cho phép kỹ sư quan sát các thông số như biên độ, tần số, chu kỳ và hình dạng sóng. Các thế hệ oscilloscope hiện đại, đặc biệt là dạng hỗn hợp (MSO) và dạng số (DSO), cung cấp băng thông rộng và tốc độ lấy mẫu cao, giúp bắt giữ các xung tín hiệu ngắn và các hiện tượng nhiễu phức tạp.

• Băng thông (Bandwidth): Quyết định khả năng đo chính xác các tín hiệu tần số cao. Khi lựa chọn thiết bị, cần đảm bảo băng thông của scope lớn hơn ít nhất 5 lần tần số cao nhất của tín hiệu cần đo.
• Tốc độ lấy mẫu (Sample Rate): Ảnh hưởng đến độ chi tiết của hình sóng. Tốc độ cao giúp tái tạo chính xác các cạnh dốc và các thành phần tần số cao.
• Độ sâu bộ nhớ (Memory Depth): Cho phép lưu trữ nhiều mẫu dữ liệu hơn, hỗ trợ việc phân tích các sự kiện hiếm gặp hoặc kéo dài trong thời gian dài.

Trong các ứng dụng kiểm tra chất lượng sản xuất hàng loạt, các đặc tính như thời gian kích hoạt (trigger time) và khả năng kích hoạt theo mẫu (pattern trigger) trở nên cực kỳ quan trọng để phát hiện nhanh các lỗi bất thường.

Signal Generator: Nguồn lực tạo ra thế giới tín hiệu

Nếu oscilloscope là “mắt” để quan sát, thì signal generator chính là “nguồn” để tạo ra các điều kiện thử nghiệm. Một hệ thống đo kiểm điện tử hoàn chỉnh không thể thiếu máy tạo tín hiệu chất lượng cao. Các loại signal generator phổ biến bao gồm máy tạo tín hiệu hàm (arbitrary waveform generator), máy tạo tín hiệu tần số (signal source) và máy tạo nhiễu (noise source).

Khi làm việc với các mạch RF và vi sóng, độ ổn định tần số và độ tuyến tính của máy tạo tín hiệu là những yếu tố kỹ thuật then chốt. Sự sai lệch nhỏ trong biên độ hoặc pha của tín hiệu đầu vào có thể dẫn đến các kết luận sai lầm về hiệu năng của thiết bị dưới thử nghiệm (DUT). Do đó, việc hiệu chuẩn định kỳ và lựa chọn nguồn tín hiệu có mức nhiễu nền thấp (low noise floor) là bắt buộc trong các phòng thí nghiệm cấp cao.

Spectrum Analyzer: Khám phá vùng tần số

Bên cạnh phân tích theo miền thời gian, đo kiểm điện tử hiện đại đòi hỏi phải phân tích theo miền tần số. Spectrum analyzer là công cụ chính cho mục đích này. Thiết bị này chuyển đổi tín hiệu từ miền thời gian sang miền tần số, cho phép kỹ sư xác định các thành phần tần số, hài (harmonics), và các thành phần nhiễu không mong muốn.

Trong bối cảnh phát triển thiết bị không dây và viễn thông, spectrum analyzer đóng vai trò quan trọng trong việc kiểm tra phát xạ tạp (spurious emissions) và độ nhạy thu. Các thông số kỹ thuật như độ rộng băng thông phân giải (RBW) và độ rộng băng thông video (VBW) cần được điều chỉnh cẩn thận để tối ưu hóa tỷ lệ tín hiệu trên nhiễu (SNR). Với sự phát triển của công nghệ 5G và Wi-Fi 6, yêu cầu về dải tần số rộng và tốc độ quét nhanh đã thúc đẩy sự ra đời của các máy phân tích phổ có kiến trúc số (signal analyzer) thay thế dần cho các máy quét truyền thống.

Tích hợp hệ thống đo kiểm tự động

Để nâng cao hiệu suất trong sản xuất và R&D, xu hướng hiện nay là tích hợp các thiết bị đo kiểm điện tử vào một hệ thống tự động hóa. Sử dụng các giao tiếp chuẩn như GPIB, USB, Ethernet và PXI, các thiết bị đo có thể được điều khiển từ máy tính thông qua các thư viện mã lệnh (programming libraries). Điều này cho phép thực hiện các quy trình kiểm thử phức tạp một cách lặp lại, ổn định và nhanh chóng.

Hệ thống đo kiểm tự động đặc biệt hữu ích trong việc kiểm tra hàng loạt sản phẩm (production testing). Thay vì thao tác thủ công, kỹ sư có thể lập trình các kịch bản đo, thu thập dữ liệu và xuất báo cáo tự động, giảm thiểu sai số con người và tăng năng suất lao động. Tekso Việt Nam thường xuyên tư vấn cho các doanh nghiệp về việc xây dựng các hệ thống đo kiểm tích hợp, đảm bảo tính tương thích giữa các thiết bị phần cứng và phần mềm điều khiển.

Đo kiểm viễn thông và quang học trong hệ thống điện tử

Mặc dù trọng tâm là điện tử, đo kiểm điện tử ngày càng giao thoa với các lĩnh vực viễn thông và quang học. Trong các hệ thống truyền thông hiện đại, tín hiệu điện tử được chuyển đổi sang tín hiệu quang hoặc RF. Do đó, kỹ sư điện tử cần hiểu biết về các phép đo quang (optical power, BER) và các phép đo RF (VSWR, Return Loss) để đánh giá toàn diện hiệu năng hệ thống.

• Đo kiểm viễn thông: Yêu cầu các thiết bị có khả năng đo ở dải tần cao (microwave/millimeter-wave) và xử lý các tín hiệu điều chế phức tạp.
• Đo kiểm quang: Sử dụng các bộ đo công suất quang, máy phân tích phổ quang (OSA) và máy tạo tín hiệu quang để kiểm tra các thành phần như transceiver, fiber optic và các module quang tử.

Việc kết hợp các kỹ thuật đo điện tử, RF và quang vào một quy trình thống nhất giúp rút ngắn chu kỳ phát triển sản phẩm và đảm bảo tuân thủ các tiêu chuẩn quốc tế.

Linh kiện và vật liệu trong hệ thống đo kiểm

Chất lượng của hệ thống đo kiểm điện tử cũng phụ thuộc vào các linh kiện và vật liệu sử dụng trong mạch đo. Các linh kiện thụ động như điện trở, tụ điện, cuộn cảm và các bộ kết nối (connector) phải có đặc tính ổn định theo thời gian và nhiệt độ. Trong các ứng dụng tần số cao, việc lựa chọn vật liệu nền PCB (ví dụ: Rogers, Teflon) và các linh kiện vi sóng có ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Bên cạnh đó, các vật liệu tiên tiến và đặc biệt cũng đang được nghiên cứu để cải thiện hiệu năng của các cảm biến và bộ chuyển đổi trong thiết bị đo. Ví dụ, vật liệu bán dẫn mới có thể giúp tạo ra các detector tốc độ cao hơn, hoặc vật liệu composite giúp giảm khối lượng thiết bị di động. Việc kiểm tra và đánh giá các vật liệu này thường đòi hỏi các thiết bị đo kiểm điện tử có độ nhạy và độ phân giải rất cao.

“Độ chính xác của phép đo không chỉ đến từ thiết bị mà còn từ sự hiểu biết sâu sắc về đặc tính của linh kiện, vật liệu và môi trường thử nghiệm.”

Giải pháp từ Tekso Việt Nam

Tekso Việt Nam cam kết đồng hành cùng các phòng thí nghiệm, trung tâm R&D và nhà máy sản xuất trong việc xây dựng năng lực đo kiểm điện tử chuyên nghiệp. Chúng tôi cung cấp các giải pháp toàn diện, từ tư vấn lựa chọn thiết bị phù hợp với ngân sách và yêu cầu kỹ thuật, đến hỗ trợ cài đặt, hiệu chuẩn và đào tạo sử dụng. Với mạng lưới hỗ trợ kỹ thuật tận tâm, Tekso Việt Nam đảm bảo các hệ thống đo kiểm của bạn luôn hoạt động ở trạng thái tối ưu, sẵn sàng cho những thách thức công nghệ mới.
